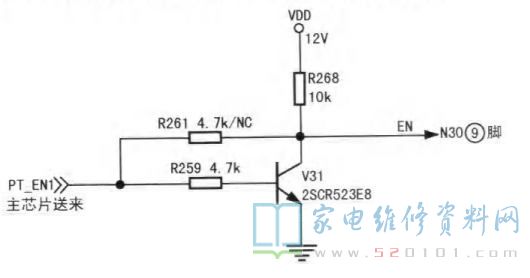

接修一台LED32K10型液晶电视，图像非常暗，但伴音正常。剖析检修:上电试机，背光亮。拆机检查，上屏线正常。测电源板输出的12V电压与N17输出的12V上屏电压均正常，怀疑问题部位在主板上。测量主板上DC-DC块输出的5V、3.3V、2.5V、1.8V、1.2V电压均正常，说明主板供电系统无问题。测主芯片MST6M182VL输出的LVDS信号电压在1.1V~1.3V之间变化，说明图像通道正常，转向检查逻辑电路，参见图1，测得VDDA、VGL、VGH电压均为0V，由此断定N30工作不正常。
测N30 16、17脚电压正常，42脚12V供电也正常，但⑨脚使能端电压仅为0.1V，正常电压应大于1.6V。检查⑨脚外围元件，未发现异常。上电，测得V31基极电压在待机时为高电平，开机时变为低电平，说明主芯片送出的控制信号正常，怀疑N30内部电路有问题。购回MAX17126BETM+换上后试机，问题排除。
